За десятилетия сценическое освещение кардинально изменилось, превратившись из простых статических светильников в высокоавтоматизированные, многопараметрические интеллектуальные роботизированные системы. Сегодня динамичные постановки во многом зависят от этих передовых сетей, позволяющих создавать захватывающие, незабываемые визуальные впечатления. Однако изучение базовой технологии может показаться сложным техническим директорам, менеджерам по закупкам и дизайнерам освещения. Освоение этой технологии выходит далеко за рамки простого механического демонтажа. Он служит жизненно важным техническим планом для правильной оценки, определения и развертывания интеллектуальных приборов для живых мероприятий или постоянных установок.
В этом руководстве вы узнаете, как именно эти устройства обрабатывают необработанную энергию и данные для создания целевых оптических выходов. Мы рассмотрим аппаратные различия между различными оптическими профилями, чтобы помочь вам выбрать наиболее подходящий вариант для вашего заведения. Наконец, мы раскроем критически важные протоколы программирования DMX, параметры безопасности и реалии развертывания, на которые профессионалы полагаются ежедневно.

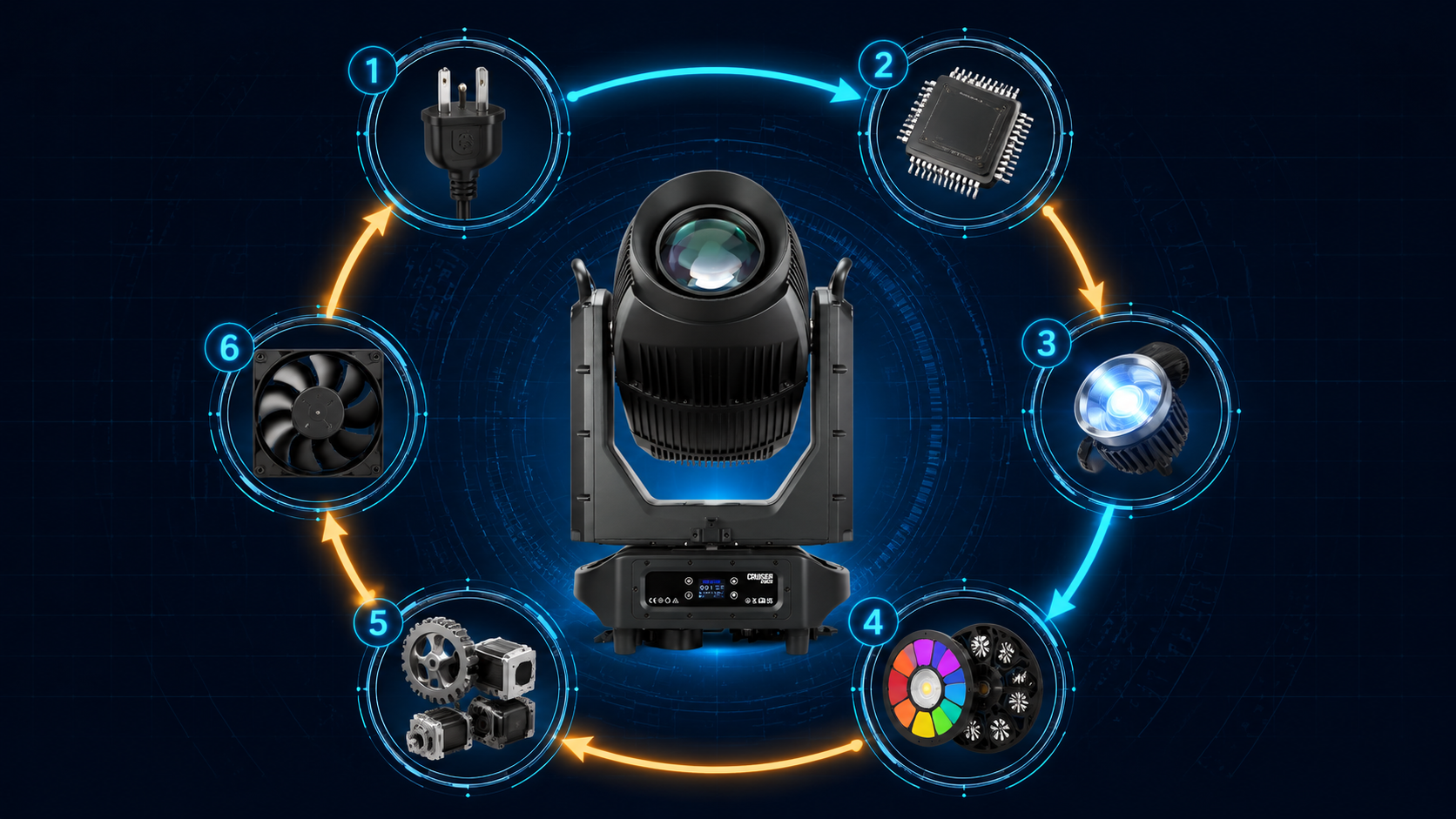

Механическая схема: движущиеся фары функционируют посредством 6-этапного внутреннего процесса, преобразующего необработанную мощность переменного тока и данные DMX в целевой оптический выходной сигнал.
Уязвимость питания: подключение движущейся головки к традиционной схеме диммера переменного тока приведет к необратимому разрушению внутренней материнской платы.
Стратегический поиск: для небольших площадок или первоначальных инвестиций светильники «Wash» предлагают значительно более высокую рентабельность инвестиций, чем модели «Beam» или «Spot».
Масштабируемое управление: профессиональные рабочие процессы основаны на отображении DMX и консоли управления «Палитры», чтобы обеспечить мгновенную адаптацию запрограммированных сцен (Cues) к новым размерам площадки.

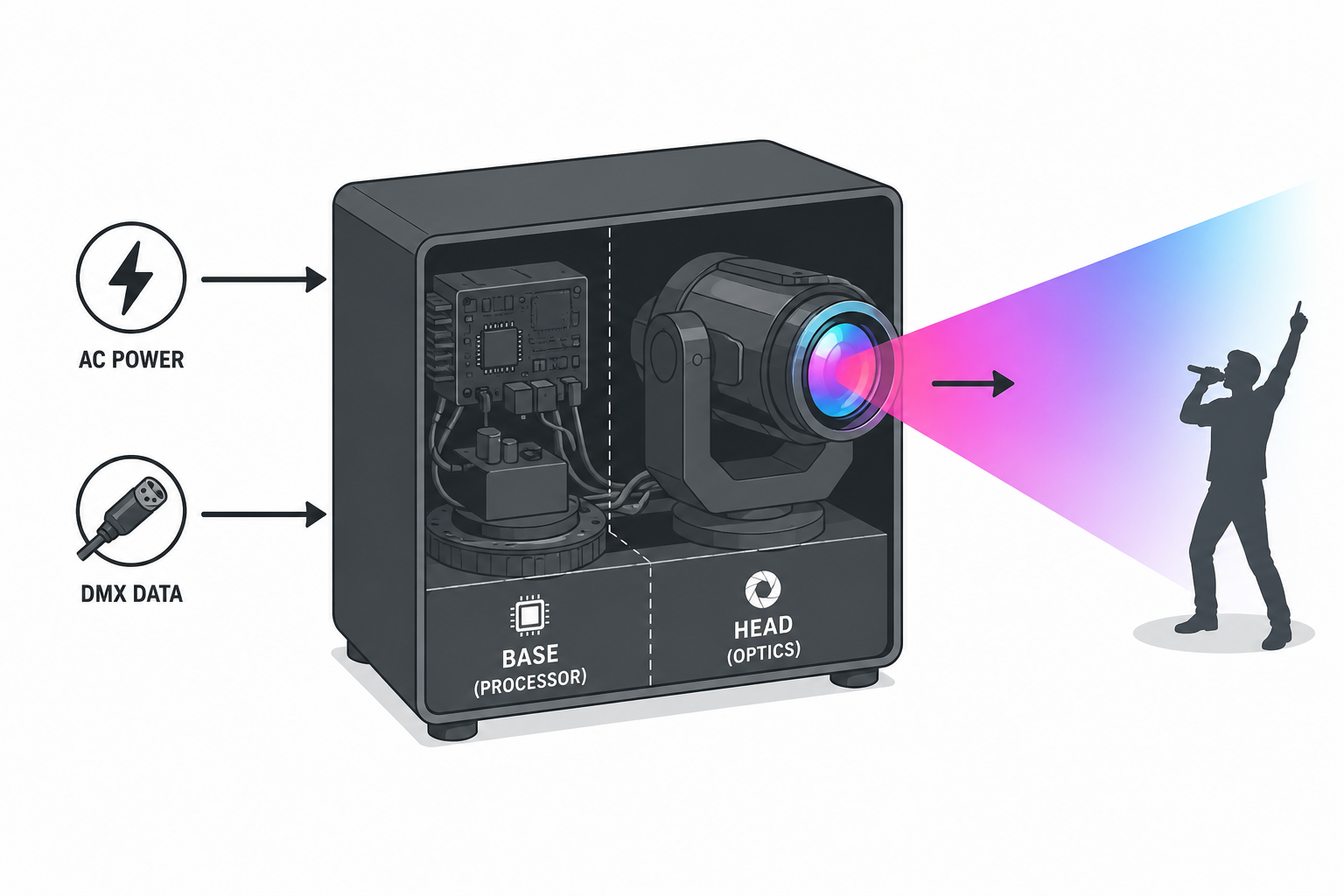

Вы можете относиться к интеллектуальному прибору как к черному ящику, обрабатывающему энергию и данные. Инженеры обычно делят аппаратное обеспечение на две основные части: основание, в котором размещаются процессоры, и подвижная головка (часто называемая «яйцом»), в которой находится оптическая матрица. Понимание этого внутреннего потока помогает операторам предотвратить катастрофические сбои оборудования.

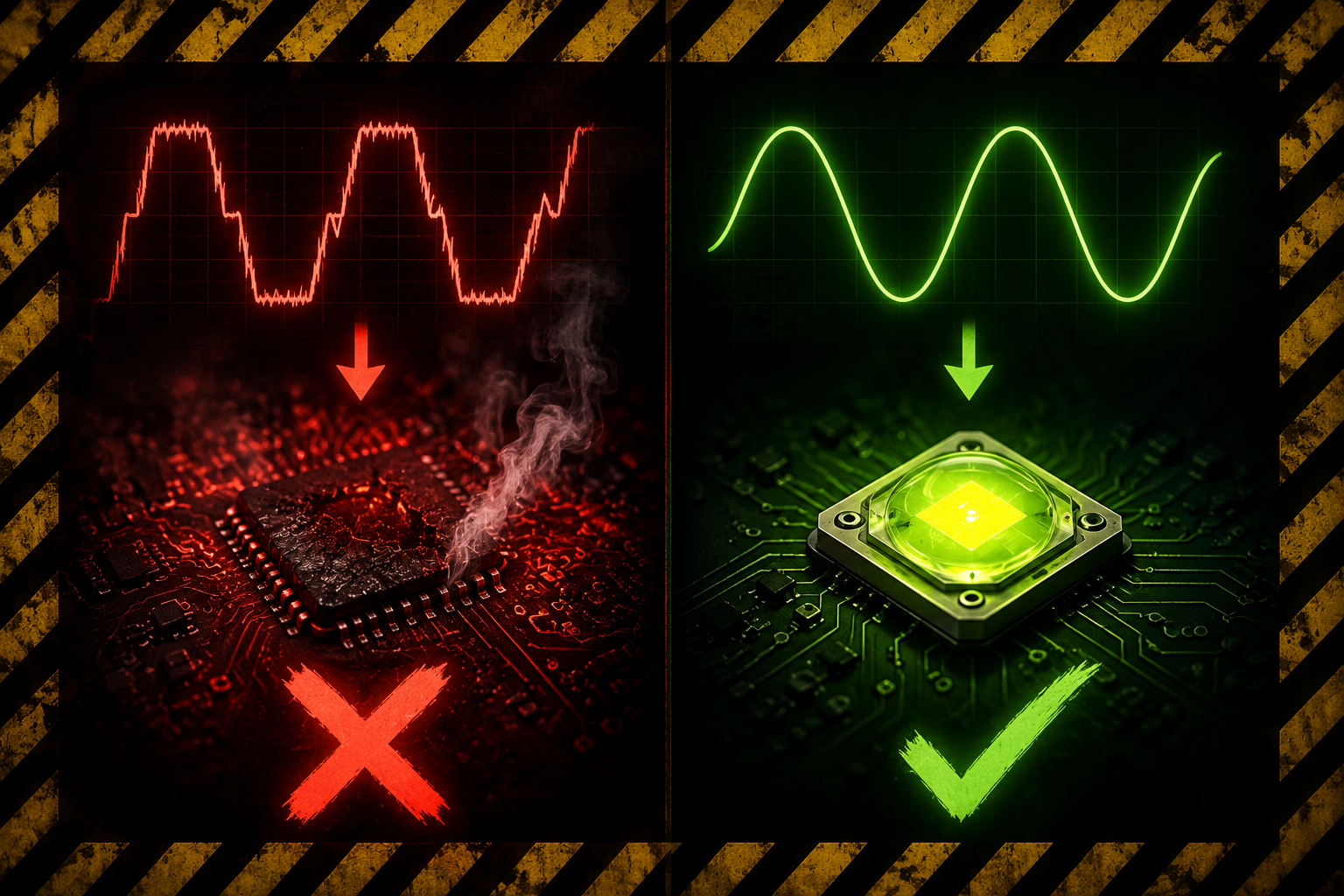

Вы должны подключать эти светильники строго к нетусклой сети переменного тока. Традиционные театральные диммеры работают путем усечения синусоидальных волн для снижения напряжения. Если вы направите это прерванное питание на автоматизированный прибор, вы мгновенно сожжете внутреннюю материнскую плату и источник питания. Всегда используйте прямое питание от сети или специальные блоки реле.

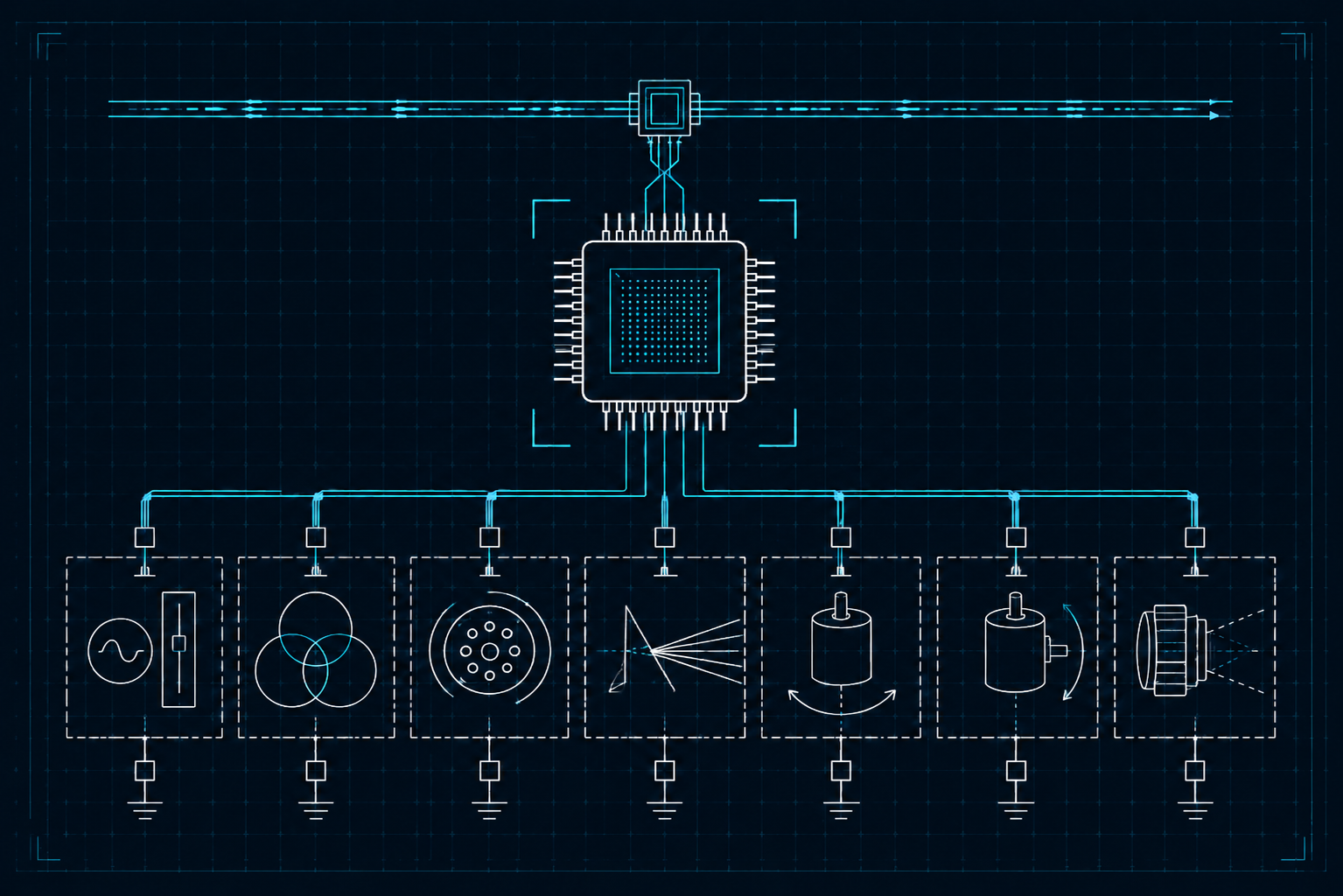

База получает сигналы управления, как правило, по протоколам DMX512 или Art-Net. Внутренний процессор считывает этот поток данных и назначает определенные многоканальные параметры соответствующим функциям прибора. Этот компьютер преобразует цифровые команды в точную регулировку напряжения для десятков внутренних двигателей.

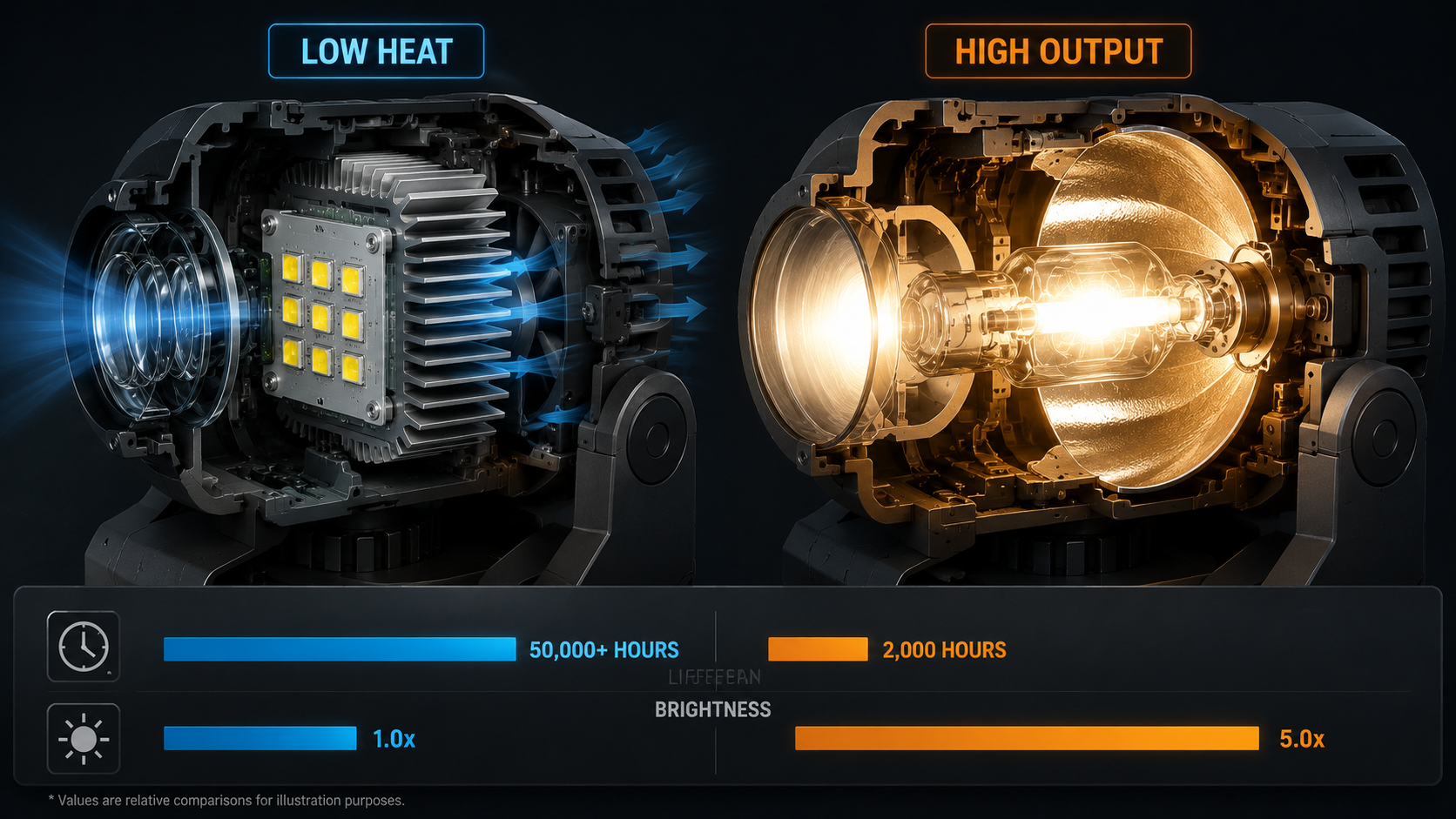

Система активирует основной источник света. Современные устройства в значительной степени отдают предпочтение светодиодным двигателям, потому что они меньше охлаждаются и работают более эффективно. И наоборот, высокопроизводительные газоразрядные лампы HMI или HID по-прежнему широко распространены в массивных стадионных установках. Поскольку операторы не могут регулировать яркость газоразрядных ламп электронным способом, в этих устройствах для управления яркостью используются механические жалюзи.

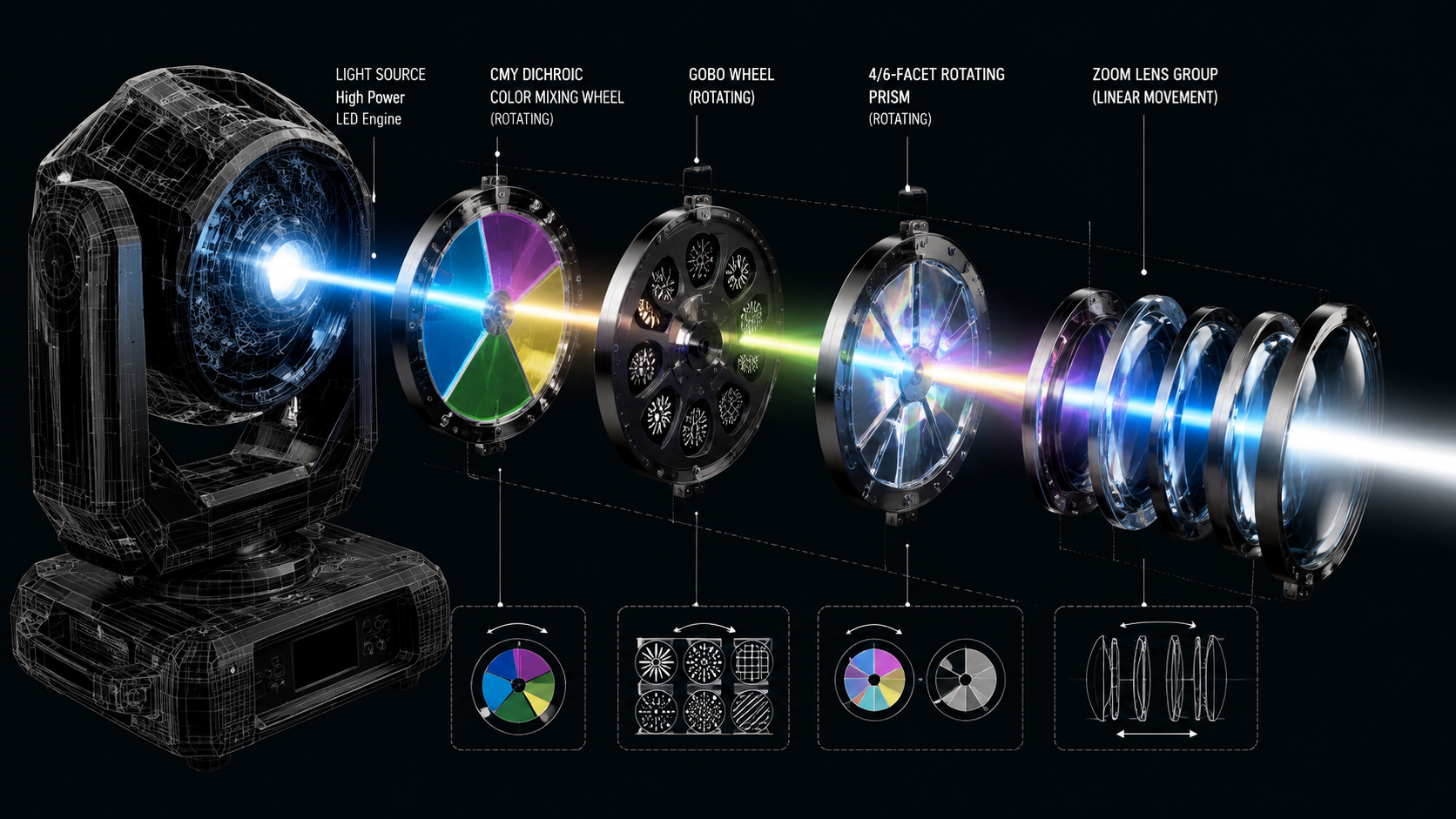

Необработанный свет проходит через сложную серию внутренних модулей. Он проходит через субтрактивные флаги смешивания цветов CMY, которые вставляют дихроичные стеклянные фильтры в путь луча, чтобы смешивать бесконечные оттенки. Затем луч попадает на фиксированные цветовые колеса, вращающиеся гобо (шаблоны узоров) и многогранные призмы, чтобы сформировать окончательную проекцию.

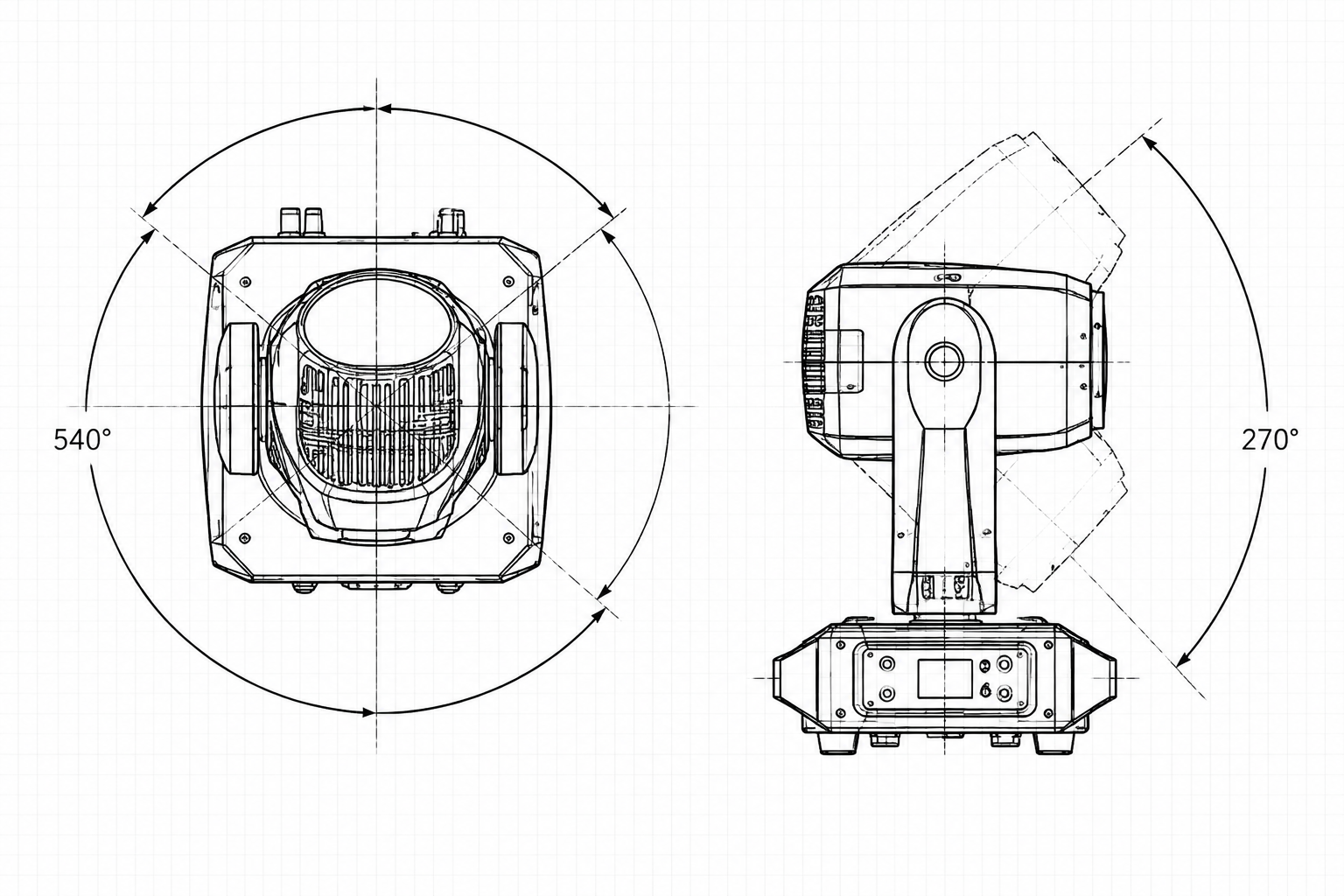

Шаговые двигатели с высоким крутящим моментом физически приводят в движение приспособление. Механизм хомута управляет сковородой, обычно вращающейся на 360–540 °. Между тем, вторичные моторы контролируют наклон головы, обычно обеспечивая движение от 180° до 270°. Эти двигатели используют точное цифровое кодирование для обеспечения точных и повторяемых движений.
Интенсивные источники света выделяют огромное количество тепла. Активное охлаждение основано на внутренних вентиляторах и алюминиевых радиаторах для рассеивания этой тепловой нагрузки. Правильное охлаждение предотвращает внезапные отключения из-за перегрева и защищает чрезвычайно чувствительные компоненты из дихроичного стекла от разрушения.
| Этап процесса | Первичный компонент | Критическая функция |
|---|---|---|
| Доставка энергии | Блок питания (БП) | Требуется чистое, не затемненное переменное напряжение. |
| Обработка данных | Логическая материнская плата | Преобразует DMX/Art-Net в команды двигателя. |
| Активация источника | Светодиодный двигатель/HID лампа | Генерирует исходный фотонный выход. |
| Оптические манипуляции | Флаги CMY, гобо, призмы | Формы, цвета и текстуры луча. |
| Механическое позиционирование | Шаговые двигатели | Выполняет движения панорамирования (360°+) и наклона (180°+). |
| Управление температурным режимом | Вентиляторы и радиаторы | Предотвращает перегрев и разрушение стекла. |

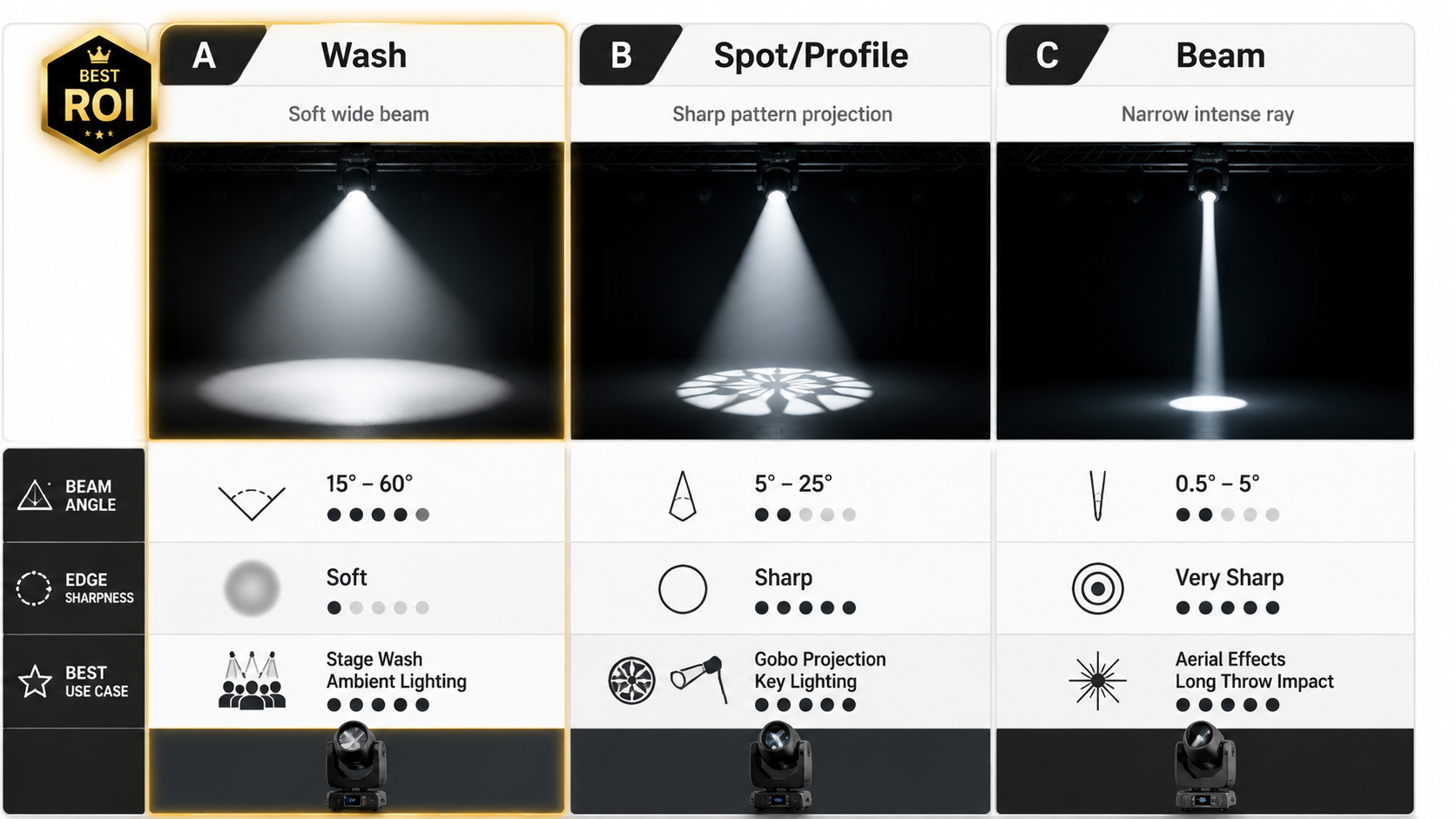

Оценка оборудования: выбор между профилями луча, пятна и промывки
Технические директора постоянно сталкиваются с дилеммой покупателя при выборе подходящего оптического класса. Подбор оптики светильника в соответствии с конкретными требованиями сцены позволит вам создать универсальную и высокоэффективную осветительную установку.
Механизм: в светильниках Wash используются широкие линзы, часто состоящие из нескольких светодиодных матриц, для создания широко рассеянного луча с мягкими краями. Они обеспечивают равномерное цветовое покрытие на больших площадях.
Реальность реализации: Они представляют собой наиболее практичную первоначальную инвестицию для небольших сцен или корпоративных площадок. Базовая видимость является приоритетом номер один. Прежде чем добавлять яркие эффекты, вы должны убедиться, что ваши ведущие или исполнители хорошо освещены.
Механизм: точечные светильники оснащены точными фокусными линзами, вращающимися колесами гобо и возможностью переменного масштабирования. «Профили» идут еще дальше, добавляя внутренние ставни. Эти металлические лезвия физически отсекают свет от проекционных экранов или декораций.
Реальность реализации: Эти устройства превосходно справляются с созданием визуальной идентичности бренда, например четких корпоративных логотипов. Они также определяют глубину сцены, нанося текстурированные узоры на пол и задники.
Механизм: лучевые светильники излучают луч света под микроуглами, похожий на лазерный. Они используют специальную оптику, позволяющую сохранять луч невероятно плотным на больших расстояниях.
Реальность реализации: Эти устройства оказываются практически бесполезными без атмосферной дымки или тумана. Подвешенные в туманной комнате, они создают впечатляющие воздушные архитектурные эффекты. Организаторы оставляют их в первую очередь для энергичных концертных туров или площадок EDM.
Механизм: в сканерах используется быстро движущееся внешнее зеркало для направления светового луча, а не для перемещения всей тяжелой головы.
Реальность реализации: поскольку перемещается только легкое зеркало, сканеры выполняют гораздо более быстрые изменения направления. Кроме того, им не требуется нулевой зазор для вращения головки. Это делает их идеальными для подвальных клубов или мест, где высота крепления ограничена.
Для эксплуатации парка интеллектуальных светильников требуется сложная стратегия управления. «Мозги», стоящие за этой операцией, зависят от строгого управления данными и практики масштабируемого программирования.
Традиционному статическому светильнику нужен только один канал управления для регулировки интенсивности. И наоборот, для одного светильника с подвижной головкой требуется от 15 до более 30 каналов DMX. Эти отдельные каналы управляют панорамированием, наклоном, голубым, пурпурным, желтым, вращением гобо, индексацией призмы и фокусом.
Эта сложность требует строгого сопоставления адресов. Стандартная вселенная DMX содержит ровно 512 каналов. Если вы назначаете прибору A запуск на канале 1 (занимающем 20 каналов), прибор B должен начинаться на канале 21. Перекрытие этих адресов приводит к неустойчивому поведению прибора, поскольку два разных источника света пытаются интерпретировать один и тот же поток данных.
Современные осветительные консоли, производимые такими лидерами отрасли, как MA Lighting, High End Systems (Hog) и ETC, упрощают эту огромную загрузку данных с помощью «Палитр». Операторы создают палитры в качестве основополагающих строительных блоков — например, для установки конкретной «Позиции ведущего певца» или сохранения идеального «Корпоративного синего цвета».
Затем программисты используют эти палитры для создания «сигналов», которые формируют настоящее последовательное световое шоу. Этот рабочий процесс обеспечивает огромные преимущества масштабируемости. Во время гастролей операторы просто обновляют базовую палитру на новом месте. Автоматически каждый сигнал, ссылающийся на эту палитру, мгновенно обновляется, что экономит часы утомительного перепрограммирования.
Даже самое идеально спланированное шоу потерпит неудачу, если физическое развертывание создаст угрозу безопасности или узкие места в данных. Существуют стандартные отраслевые практики для смягчения именно этих рисков.
Подвешивание тяжелого роботизированного оборудования над аудиторией влечет за собой огромную ответственность. Стандартные протоколы безопасности нагрузки требуют минимального запаса такелажа 2:1. Учитывая, что каждое из этих приспособлений весит от 15 до 50 фунтов, структурная целостность не подлежит обсуждению.
Оптимальная высота подвешивания определяет эффективность распространения линз. Для небольших комнат и клубов выбирайте расстояние от 8 до 12 футов. Для больших концертных залов устанавливайте устройства высотой от 15 до 25 футов. Если повесить широкий прожектор слишком низко, это приведет к ослеплению аудитории, а если повесить его слишком высоко, его интенсивность уменьшится.
При подключении приборов технические специалисты последовательно подключают сигнал DMX от одного устройства к другому. Вы всегда должны закрывать последний прибор в этой цепочке с помощью терминатора DMX. Этот простой резистор сопротивлением 120 Ом поглощает цифровой сигнал на конце линии.
Если оставить линию DMX незавершенной, произойдет дребезг сигнала. Цифровые данные отражаются по кабелю, сталкиваясь с новыми входящими сигналами. Такое искажение данных приводит к случайному стробированию, мерцанию цветов или совершенно неконтролируемым двигательным движениям.
Операторы часто вызывают сбои оборудования, которых можно было избежать, неправильно выполнив последовательность выключения питания. При использовании дуговых или газоразрядных ламп сначала необходимо «выключить» лампу через консоль DMX. Однако вы должны оставить устройство включенным.
Это позволяет внутренним вентиляторам охлаждения работать еще пять-десять минут. Перемещение горячего приспособления до того, как оно остынет, легко разбивает хрупкие линзы дихроичного стекла и разрушает галогенные компоненты внутри яйца.
Менеджерам по закупкам и техническим директорам необходима строгая оценка при отборе нового оборудования. Сосредоточение внимания исключительно на ярких эффектах часто приводит к плохой интеграции и несовместимости оборудования.
Лица, принимающие решения, должны тщательно оценить срок службы источника света. Современные светодиодные двигатели надежно обеспечивают от 30 000 до 50 000 часов непрерывной работы, сохраняя при этом исключительно низкое энергопотребление. Напротив, традиционные газоразрядные лампы требуют частой и сложной замены ламп и потребляют огромное количество энергии переменного тока. Учет этих показателей эффективности предотвращает непредвиденные проблемы с обслуживанием в будущем.
На корпоративных мероприятиях точность цветопередачи напрямую влияет на соответствие визуальной идентичности. Не соглашайтесь на простые статичные цветовые круги. Вместо этого отдайте предпочтение светильникам, оснащенным субтрактивными системами смешивания CMY премиум-класса. Эти системы позволяют дизайнерам освещения точно соответствовать строгим рекомендациям корпоративного бренда Pantone, гарантируя, что сцена идеально отражает официальные маркетинговые материалы клиента.
Прибор полезен настолько, насколько он способен взаимодействовать с вашей более широкой сетью. Убедитесь в полной совместимости с вашей текущей инфраструктурой управления, проверив наличие встроенной поддержки протоколов Art-Net, sACN и беспроводного DMX.
Кроме того, изучите экосистему программного обеспечения производителя. Убедитесь, что они предоставляют регулярные обновления прошивки. Эти обновления имеют решающее значение для оптимизации алгоритмов шаговых двигателей, исправления ошибок управления и открытия новых функций спустя долгое время после первоначального развертывания.
Подвижные фары функционируют как очень сложные, сетевые роботизированные системы. Освоение их применения требует баланса между художественным видением и жесткими техническими протоколами. Успешный проект сцены в равной степени зависит от выбора соответствующего оптического класса (знания, когда использовать промывку, а не точечного) и строгого соблюдения непреклонных правил электропитания и инфраструктуры данных.
Проверьте свою мощность: убедитесь, что ваши электрические подключения обходят все стойки диммеров, чтобы защитить чувствительные внутренние материнские платы.
Подберите оптику к помещению: отдайте предпочтение светильникам Wash для обеспечения хорошей видимости в небольших помещениях, прежде чем инвестировать в атмосферные эффекты луча.
Защитите цепочку передачи данных: всегда используйте терминаторы на 120 Ом в конце каждого запуска DMX, чтобы гарантировать целостность сигнала.
Правильное охлаждение: установите строгий 10-минутный период охлаждения с использованием вентилятора для всех выпускных устройств перед физическим ударом и разгрузкой.
О: Такое поведение обычно указывает на ошибку цифровой связи, а не на неисправность двигателя. Обычно это вызвано отсутствием терминатора DMX в конце кабеля или перекрытием адресов DMX, когда два прибора пытаются прочитать один и тот же канал данных.
О: Скорее всего, устройство было подключено к активному театральному диммеру. Диммеры изменяют электрическую синусоидальную волну, уменьшая яркость. Интеллектуальным приборам требуется постоянное, неослабленное реле или настенное питание для безопасной работы внутренних компьютеров.
A: Для газоразрядных светильников проверьте, не вышел ли из строя зажигатель или подошел ли срок службы лампы. Для светодиодных устройств убедитесь, что на вашей консоли управления открыт канал механического затвора и включен канал главного диммера через DMX.
О: Нет, для прожекторов Wash, освещающих людей или пейзажи. Однако для светильников Beam и Spot атмосферная дымка или туман абсолютно обязательны, если вы хотите, чтобы зрители визуализировали настоящий световой столб, подвешенный в воздухе.
