В требовательном мире профессионального сценического освещения ожидается, что светильники, используемые для фестивалей на открытом воздухе, концертных туров и крупномасштабных архитектурных инсталляций, будут день за днем выдерживать проливной дождь, экстремальную влажность, сильную жару и абразивную пыль. Степень защиты IP65 или даже IP66 стала стандартным входным билетом для любого устройства, выходящего на эту арену. Тем не менее, как производитель, специализирующийся на освещении для развлечений на открытом воздухе, мы постоянно слышим одно и то же разочарование от производственных групп и дизайнеров по свету: «Свет не пропускал дождь, но всего за один сезон мощность заметно упала». Или: «Внутри линзы находится стойкий туман, ухудшающий качество луча». Эти сценарии раскрывают важную истину, с которой должен разобраться каждый инженер по светотехнике: предотвращение попадания жидкой воды — это лишь первый шаг. Настоящим показателем профессионального светильника является его способность обеспечивать стабильную светоотдачу и бескомпромиссную светоотдачу на протяжении всего срока службы.
Угрозы длительному и стабильному световому потоку уличного водонепроницаемого светильника не исходят от прямого ливня. Они возникают из-за двух взаимосвязанных хронических состояний, возникающих внутри герметичного корпуса: теплового узкого места, которое вызывает снижение мощности и снижение светового потока, и внутренней конденсации, которая разрушает как оптику, так и электронику.
Светодиодные источники, используемые в развлекательном освещении, преобразуют лишь от 35% до 45% электрической энергии в видимый свет; остальное становится теплом. Те самые уплотнения, которые делают светильник водонепроницаемым, также устраняют естественную конвекцию воздуха, заставляя все тепло пассивно рассеиваться через корпус. Когда это тепло не отводится достаточно быстро, температура перехода светодиода резко возрастает. В результате возникает каскадный сбой. Самым непосредственным эффектом является снижение светоотдачи: для типичных мощных белых или цветных светодиодов светоотдача может снижаться на 1–3% на каждые 10°C повышения температуры перехода. Одновременно схема тепловой защиты драйвера активно снижает ток возбуждения, чтобы предотвратить катастрофический сбой. На сцене концертного тура это означает, что яркость светильника снижается именно тогда, когда это необходимо больше всего — во время этой мощной, полной мощности реплики. Более глубокий и коварный ущерб — это необратимое снижение освещенности. Хроническая работа при высоких температурах ускоряет разрушение светодиодного чипа и слоя люминофора, вызывая необратимое изменение цвета, дрейф индекса рендеринга и невосстановимую потерю общей яркости всего за несколько сотен часов. Для любого дизайна освещения, основанного на точном подборе цветов, это неприемлемая ошибка.

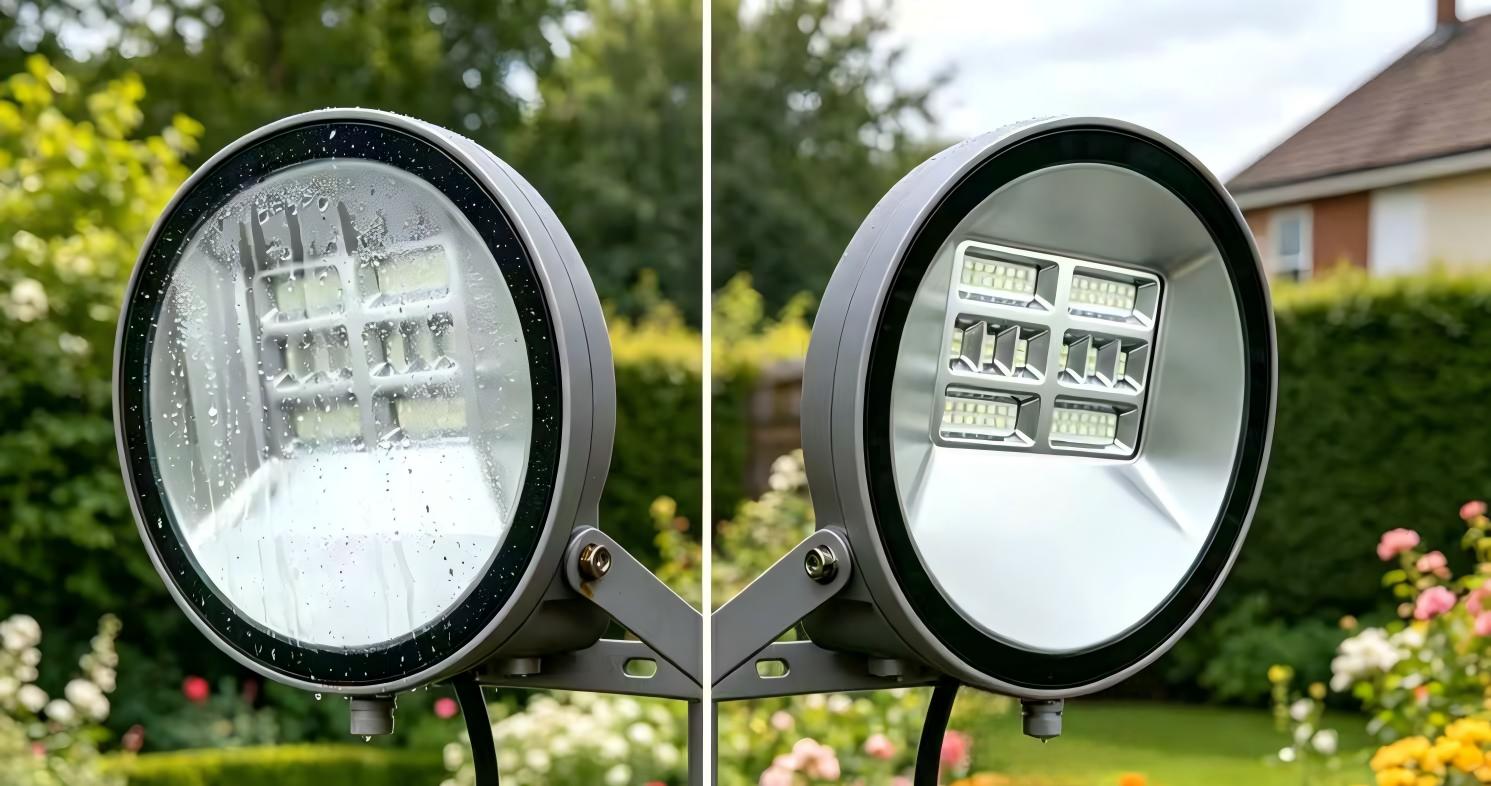

Если тепло — это медленный, истощающий налог на производительность, то конденсат — это непредсказуемая и острая травма. Резкие перепады температуры между днем и ночью, а также «эффект дыхания», вызванный прерывистой работой, активно втягивают насыщенный влагой воздух в герметичный корпус. Когда температура внутренней оптической поверхности — линзы, отражателя, гобо — падает ниже точки росы воздуха, водяной пар конденсируется в микроскопическую, похожую на туман пленку. Этот слой может мгновенно украсть от 10% до 30% пропускания луча и уничтожить резкость проекции, превращая четкий рисунок гобо в размытую тень. Для тонко продуманного светодизайна это визуальная катастрофа.
Разрушение не ограничивается оптикой. Микрокапли, оседающие на печатных платах, разъемах и выводах светодиодов, являются отправной точкой электрохимической коррозии. Это приводит к токам утечки, прерывистым замыканиям и хаотичным ошибкам сигнала DMX, которые могут привести производственную команду к разочарованию в критический момент шоу. Если конденсат возникает неоднократно, коррозия распространяется, превращая некогда надежный светильник в постоянно поврежденный объект с резко сокращающимся сроком службы освещения.
Решение этих проблем требует трезвого взгляда на физическую реальность внутри водонепроницаемого приспособления.
Общие пути теплового проектирования

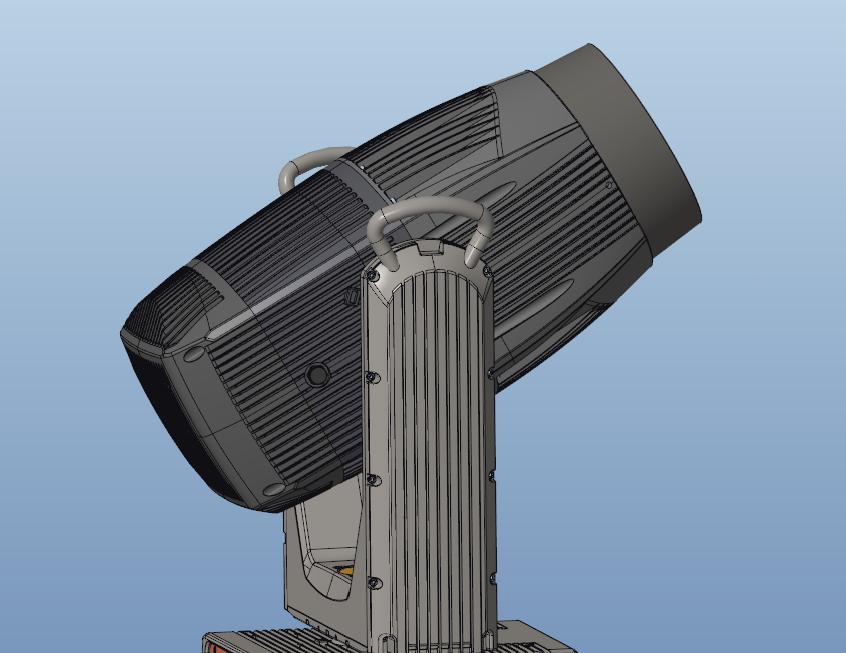

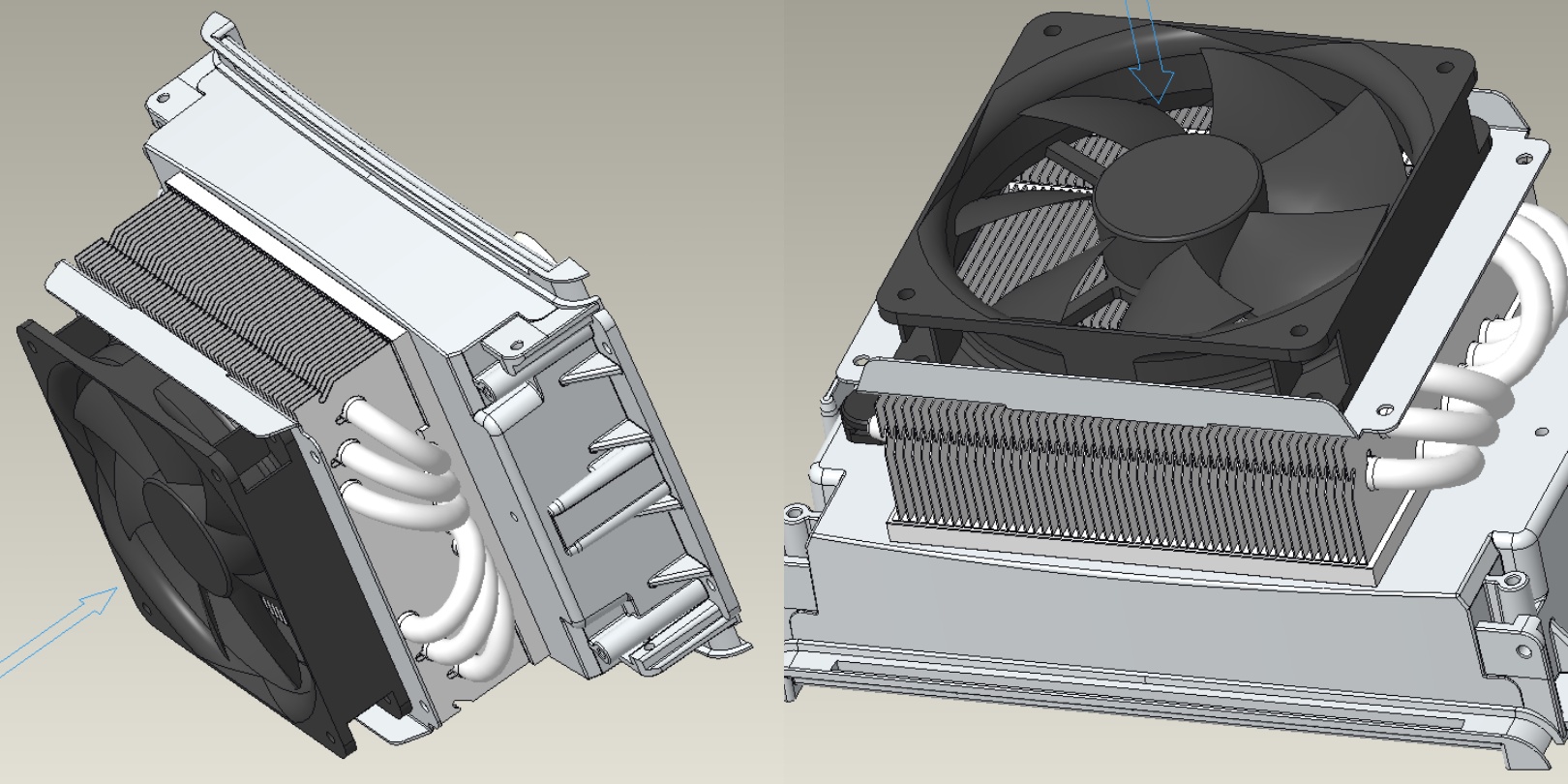

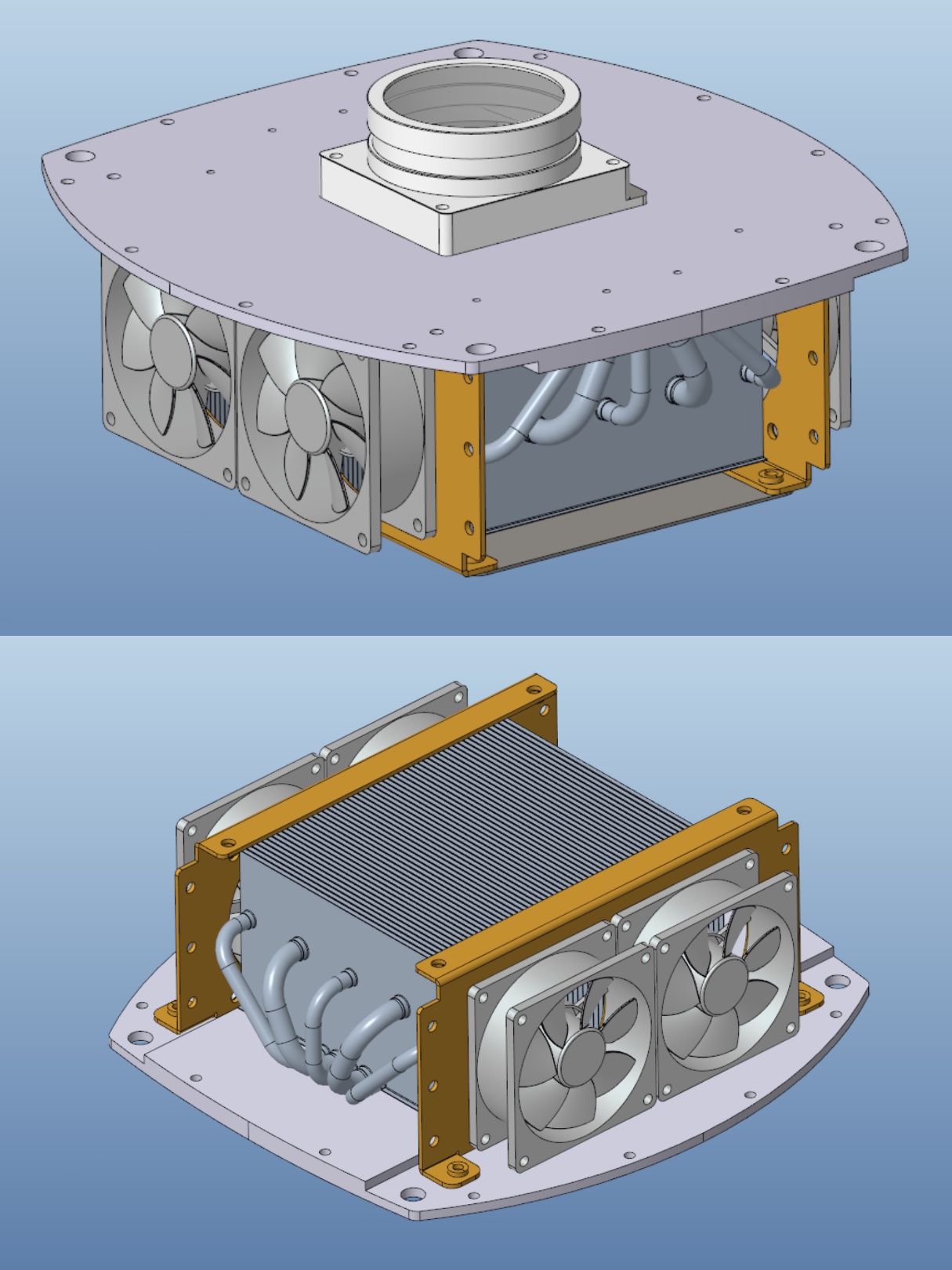

Сегодняшнее освещение наружных сцен обычно состоит из цельного литого под давлением алюминиевого корпуса, часто дополненного медными тепловыми трубками или паровыми камерами для быстрого распространения тепла от источника к большим охлаждающим ребрам. Некоторые мощные движущиеся головки оснащены внутренним циркуляционным вентилятором для перемешивания герметичного воздуха и уменьшения количества горячих точек. Фатальный недостаток в этих системах возникает, когда площадь ребер недостаточна, материалы термоинтерфейса деградируют или температура внешней окружающей среды резко возрастает. У тепла нет пути выхода, и прибор входит в состояние теплового насыщения, заставляя каждый электронный и оптический компонент работать в наихудшем состоянии.
Истинный механизм конденсации — «дыхательная» ловушка

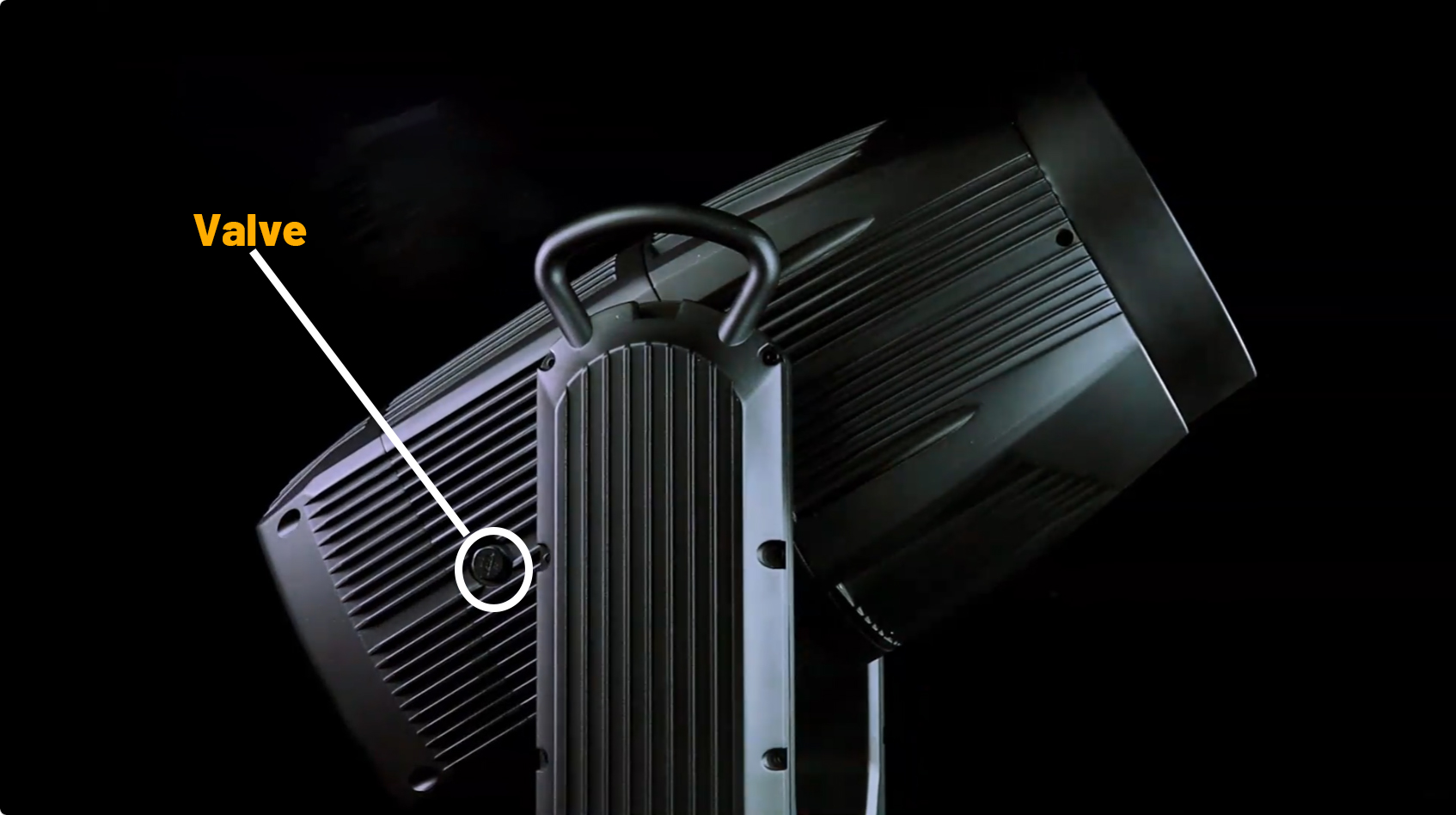

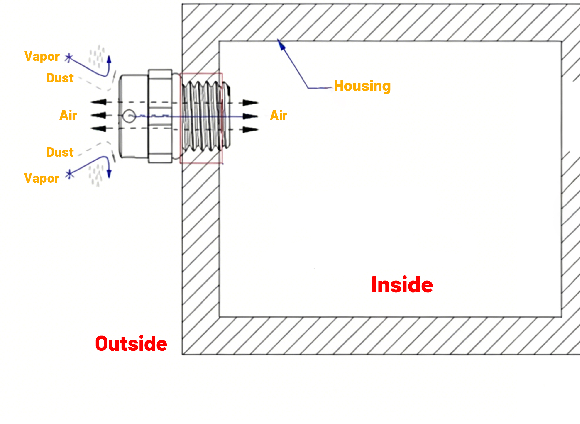

Распространенное заблуждение состоит в том, что герметичное приспособление является сухим внутри. Реальность противоположна, и многие инженеры-светотехники удивляются, почему. При включении света внутренний воздух нагревается, расширяется и выбрасывается через резьбовые зазоры и водонепроницаемый ненаправленный клапан. Когда после представления он остывает, внутри образуется отрицательное давление, всасывающее окружающий воздух обратно. Этот процесс «дыхания» не просто выравнивает давление; он активно втягивает водяной пар. Мембрана водонепроницаемого клапана из ePTFE (расширенного политетрафторэтилена) превосходно блокирует жидкую воду, но она проницаема для молекул водяного пара, создавая односторонний путь для накопления влаги. Это внешнее проникновение сочетается со вторым, внутренним источником: следами влаги, поглощенными печатными платами, проводкой и структурными компонентами во время производства, которые выпекаются во время первоначальной высокотемпературной эксплуатации. Теперь у вас есть герметичная камера с влажной поверхностью и постоянным поступлением влаги. Влажной ночью после внезапного ливня на сцене фестиваля под открытым небом образование внутреннего конденсата становится не возможным, а почти неизбежным. Как только он появляется, начинается цикл повреждений.
Основываясь на обширном анализе неисправностей, а также исследованиях и разработках, мы обнаружили, что по-настоящему отличный водонепроницаемый сценический светильник для наружного освещения должен обеспечивать управление температурным режимом, контроль влажности и дренаж конструкции как одну интегрированную систему. Следующие четыре основных принципа проектирования и процесса составляют основу приспособления, которое сохраняет свою высокую производительность в течение многих лет.
1. Комплексное структурное проектирование дренажа и отвода тепла.
Этот подход начинается на этапе механического проектирования. Охлаждающие ребра должны быть ориентированы вертикально, со встроенными каналами в их основании, чтобы отводить любые следы воды или внутренний конденсат непосредственно к назначенной точке дренажа, вдали от всей электроники. Верх корпуса не должен иметь вогнутых углублений, на уплотнительных поверхностях должны использоваться наклонные водоотводящие кромки, а все внутренние печатные платы и разъемы должны располагаться значительно выше самой нижней точки полости, часто с помощью гидрофобных покрытий. Хорошо выполненная конструкция дренажа не только снижает риск образования конденсата; это также предотвращает блокирование водяными пленками критического теплового пути.

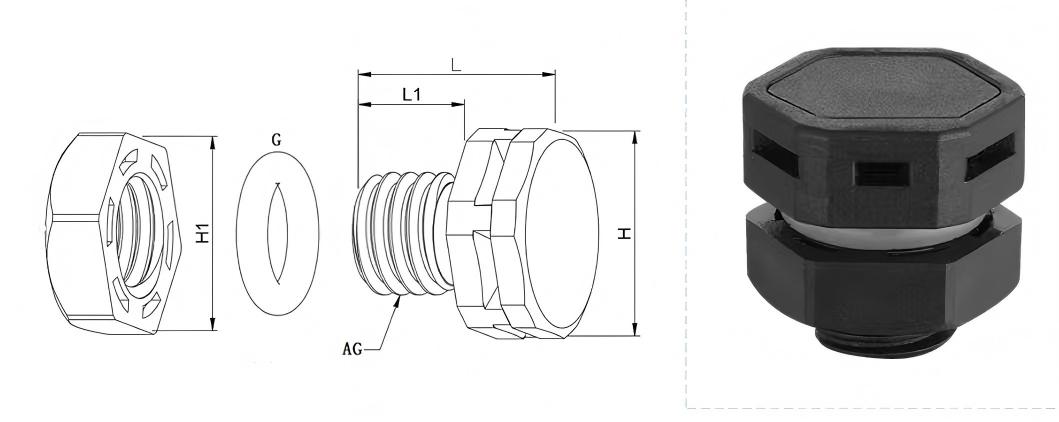

2. Научно подобранный дышащий ненаправленный клапан — точное «управление дыханием».
Скорость воздушного потока водонепроницаемого клапана не является решением по принципу «чем больше, тем лучше». Он должен точно соответствовать внутреннему объему светильника, максимальной рабочей температуре и ожидаемым градиентам температуры окружающей среды. Если пропускная способность вентиляционного отверстия слишком мала, сильное отрицательное давление во время быстрого охлаждения может привести к утомлению уплотнений и буквально высасыванию влаги мимо них. Если он слишком высок, светильник подвергается чрезмерной вентиляции, наполняя его влажным воздухом и насыщая внутренние осушители за несколько дней, делая их бесполезными. Наш подход заключается в том, чтобы рассчитать точный объем обмена воздуха в наихудшем сценарии теплового удара и выбрать вентиляционное отверстие с площадью мембраны и скоростью передачи паров влаги, которые сохраняют безопасный внутренний перепад давления, одновременно ограничивая проникновение влаги до уровня, с которым встроенный осушитель может справиться в течение всего цикла технического обслуживания. Это форма точного управления дыханием, которой должна доверять каждая требовательная производственная группа.
3. Глубокая сушка и контролируемая сборка на производстве
Самый эффективный способ устранить «встроенный» источник влаги — строгий процесс сушки. Перед окончательной сборкой все критические компоненты — светодиодные модули, печатные платы, внутренняя проводка, разъемы и некоторые детали конструкции — запекаются в прецизионной печи при постоянной температуре 85–105°C для удаления глубоко впитавшейся влаги. Сразу после запекания сборка происходит в сухом помещении с контролируемой влажностью ниже 30%. Свежий пакет с молекулярным ситом-осушителем помещается внутрь и герметизируется. Эта производственная дисциплина снижает внутреннюю точку росы до исключительно низкого уровня, создавая непоколебимую основу для освещения без тумана.
4. Проактивное обслуживание со стороны пользователя: очистка вентиляционных отверстий и замена осушителя
Ни одна инженерная техника не может быть по-настоящему «установлена и забыта». В дороге с концертными турами или во время длительного фестиваля на открытом воздухе поверхность вентиляционных отверстий будет накапливать пыль, грязь и масло, препятствуя газообмену и рискуя разрывом мембраны под давлением. Осушители со временем достигают своей адсорбционной способности. Вот почему во всей нашей пользовательской документации и обучении мы подчеркиваем простую, но непреложную процедуру: регулярно очищайте поверхность вентиляционного отверстия мягкой щеткой, а не мойкой высокого давления. Если вентиляционная мембрана состарилась, потрескалась или деформировалась, ее необходимо немедленно заменить. Аналогичным образом следите за картой индикатора внутренней влажности и регенерируйте или заменяйте пакет с влагопоглотителем при каждом цикле технического обслуживания. Эти небольшие, дисциплинированные действия являются последней и незаменимой линией защиты для любого профессионального осветительного прибора, работающего в суровых условиях.
Светильник, который ночь за ночью обеспечивает точный и яркий свет на главной сцене фестиваля под открытым небом или в изнурительном графике концертных туров, требует гораздо большего, чем проходной балл на одном тесте IP. Это свидетельство системного мастерства производителя в области термодинамического управления, контроля влажности, точной сборки и глубокого уважения ко всему жизненному циклу продукта. Мы делимся этими идеями, чтобы помочь каждому дизайнеру по свету, производственной группе и инженеру по светотехнике выйти за рамки спецификации и понять подлинную инженерную ценность, стоящую за действительно стабильным световым потоком. Если вы ищете луч, который не тускнеет, не запотевает и не теряет своей точности под воздействием непогоды, мы готовы поделиться с вами другими нашими технологиями и практическими примерами.
